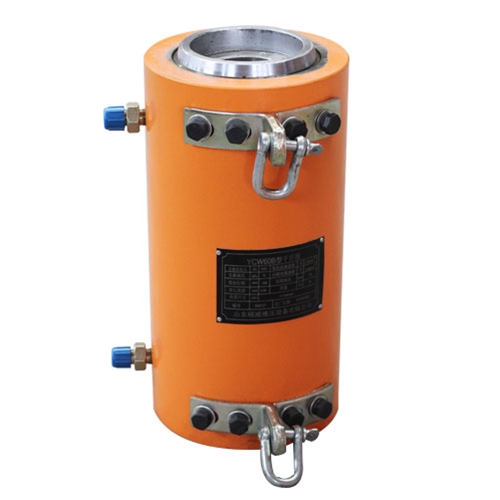

本系列千斤頂是在原YCW系列千斤頂的基礎上,采用了高強度鋼材、改進結構和密封性能及加工工藝方法而改進的輕型新式的千斤頂。它的特點是:結構緊湊、重量輕、軸向長度短、預應力鋼絞線束錨具處預留長度短,可節約鋼絞線材料。經試驗證明其性能良好,經久耐用,吊裝靈活、使用和維修方便。
千斤頂構造示意圖
1、定位螺母 2、堵頭 3、吊環 4、油缸 5、活塞 6、穿心套 7、吊環
8、油咀 9、密封板 10、壓緊環
本千斤頂的油缸、前后螺紋壓蓋、堵頭、密封板和穿心套通過螺紋連接形成一體,通過限位板支承在工作錨具的錨板上,構成一組“不動體”。而千斤頂的活塞和支承在其上面的工具錨則構成一組“運動體”,當液壓油推動“運動體”向右運動時即可進行張拉。當壓油推動“運動體”向左運動時,即是張拉結束后活塞回程。
